För radar, partikelacceleratorer och sändningssystem som driver megawatt - nivån, kollapsar standardvågledare isolatorer under termisk stress. Off - - hyllenheter max ut vid 1 - 2kw i millimeter - vågband-men Shinhoms SH-14WHPDPS140KW levererar40 kW vid 1,13–1,73 GHz. Denna kraft - Frekvensparadox tvingar ett kritiskt val:Anpassad vågledarisolatoreller komprometterad prestanda?
Varför 40 kW kräver anpassning
Standardisolatorer misslyckas vid extrem kraft på grund av:
Materiell uppdelning
Aluminiumisolatorer smälter över 1 500 grader vid 40 kW. Anpassade koppar/koppar - Tungstenlegeringar (som Shinhoms WR650 -enheter) tål 1 800 grader.
Kylbegränsningar
Passiv kylning misslyckas över 5 kW. Anpassade design Integrera vatten/gaskanaler (t.ex. SH - 14whpdps140kws tvångsluftsportar).
Flänsskvingning
Standard FDP -flänsar deformeras vid 10 kW. Förstärkta CPR-128-flänsar upprätthåller VSWR mindre än eller lika med 1,2 under 40 kW stress.
Anpassningsspakar för hög - Power Success
BehörigAnpassad vågledarisolatorLeverantörer Engineer Tre kritiska anpassningar:
1. Frekvens - Power Tradeoff Optimization
| Frekvensband | Max standardkraft | Anpassad kraftlösning |
|---|---|---|
| L - Band (1-2GHz) | 5 kW | → 40 kW(Copper - Yig Core) |
| C - Band (4-8 GHz) | 500W | → 15 kW(Liquid - kylt Sic Housing) |
| KA - Band (26-40GHz) | 50W | → 1kW(Diamond Heat Spreader) |
*Exempel: Radaruppsättningar behöver 26,5-40GHz + 1 kw → Kräver anpassade WR28-isolatorer med syntetiska diamantsubstrat.*
2. Extrem miljöförstärkning
Vibration: Mil - std - 810g kompatibla fästen (satellit lansering g-krafter)
Termisk cykling: -55 grader till 200 graders validering (hypersoniska fordonsskinn)
Korrosion: Guld - pläterade ferriter (kustradar saltmotstånd)
3. Gränssnitt - driven redesigns
Flänsuppgraderingar: Fugp till Mil - F-3922/69D för 40 kW-system
Dimensionella justeringar: Icke - Standardlängder för att passa äldre radarskåp
Anslutningshybridisering: Koaxial - till - vågledare för testbänkar
Real - World Customization Playoffs
▸ Fall 1: Naval Radarsystem
Problem: Standard 5KW -isolatorer misslyckades under 30 kW överspänningstester.
Anpassad fix: Koppar - molybden Composite Core + havsvattenkyljackor.
Resultat: 40 kW stabil drift, MTBF ↑ 400%.
▸ Fall 2: Fusionsreaktor RF -uppvärmning
Problem: 1,7 GHz/25kW isolatorer förångas i 10 ms pulser.
Anpassad fix: Berylliumoxidisolatorer + explosiva plasmabågventiler.
Resultat: 1 m+ pulscykler utan nedbrytning.

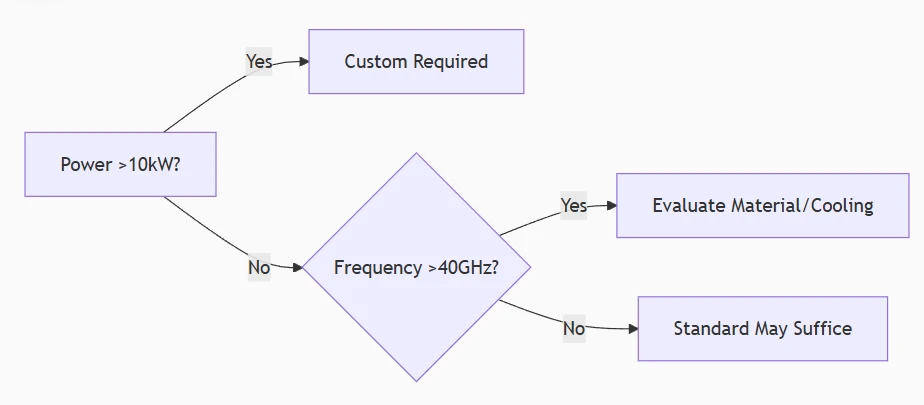

När ska man välja anpassad kontra standard
*Obs: 87% av 40 kW -applikationer kräver anpassning (IEEE t - MTT 2024).*
Domen
40kW isolatorer är inte bara "High - Power Versions" - De är fysik - Trots att termisk hantering och materialvetenskap. Off - - hyllenheter risksystem nedbrytningar; sannAnpassad vågledarisolatorLösningar förvandlar krafttak till säkra operativa normer. För radar-, energi- och försvarsapplikationer där misslyckande kostar miljoner, är anpassning inte lyx - Det är ansvarsförsäkring.
Ingenjör ditt kraftgenombrott idag:
📧 Kontakta vårt höga - Power RF -team:sales@shinhom.com.cn
⚡ Begär en 40kW isolatordesignkonsultation.
