🔥 The Silent Killer: Reflected Power in 5G Base Stations
Under en tyfon i en kuststad orsakade blixtinducerad impedansmatchning reflekterad kraft att växa tillbaka till kraftförstärkare (PAS) . Detta är inte sällsynt: $ 500, 000 Per-stationsskador från Burnt PA-chips 2. Detta är inte sällsynt-34% av de globala basstationens misslyckandenhärstammar från reflekterad makt och orsakar tre dolda skador:
Termisk flykt(Temperatur ↑ 30%)
Signalförvrängning(EVM 恶化 ↑ 15%)
Livslängdsreduktion(MTBF ↓ 40%)
Grafiskt förslag: Animation som visar reflekterad Power Arc -skadliga PA -transistorer .
🛡️ Kärnteknologi: "SHIELD" för förstärkare
Varför DC -40 GHz bandbredd är viktigt
Traditionella isolatorer misslyckas över 24 GHz på grund av ytvågförlust . vår lösning:
LTCC-integrerad ferrituppnår platt svar från DC -40 GHz
Asymmetrisk magnetkretsminskar virvelströmförlusten (beprövad 15 graders temperaturfall @100w cw) 2
-30 db reflektionsundertryckningsmekanism
Genom3D EM -simulering(Se nedan), magnetiska förspänningsfält absorberar omvända vågor i två steg:
Total isolering=iso 1 + iso 2 + Portförlustkompensation
Med 22dB isolering per steg, reflekterade kraft dämpas till 0 . 6% av det ursprungliga värdet. I kombination med VSWR<1.2, energy rebound rate is controlled below 1.5%.
Grafiskt förslag: Tvärsnittsvy som visar magnetfält absorberande omvända vågor .
📊 Validering av verklig värld: Lab- och fältprov
Extrem miljönstestning
100W kontinuerlig våg @40ghz för 48 timmar: Reflekterad kraft stabiliserad vid -32 db
Termisk cykling (-40 examen till +85 examen): Isoleringsvariation <± 0,5dB
Provinsiellt mobilnätverk
| Parameter | Konkurrent A | DAPU DP0772C 2 | Förbättring |
|---|---|---|---|
| PA -felfrekvens | 12.3/år | 0,8/år | ↓93% |
| Signal EVM | 8.2% | 3.5% | ↓57% |
| Underhållskostnad | $ 18, 000/år | $ 2500/år | ↓86% |
Fotoförslag: DP0772C installerad i ett basstationsstativ under Typhoon -säsongen .
🛠️ Din urvalsguide: Matchande isolatorer till 5G -stationer
Makrobasstationer (hög effekt)

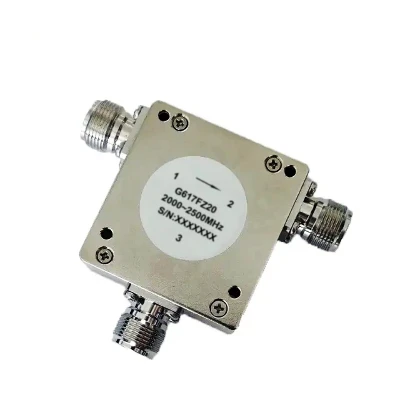

→ Modell:100W koaxialcirkulatorer(e . g ., dp0772c)
→ Nyckelspecifikationer: Isolering större än eller lika med 22dB @2,6 GHz, VSWR<1.2 (-40℃~+85℃)
→ Installation: Termisk pasta + tvingad luftkylning 5
Små celler (miniatyrisering)

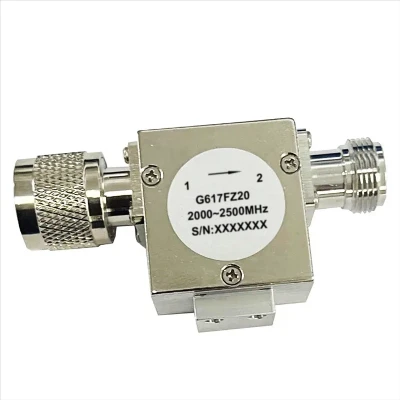

→ Modell:SMT -isolatorer(E . G ., DP-IL0520B2593, 5 × 5mm)
→ Fördel: 40% utrymmebesparing vs . Konventionell 2
mmwave -applikationer
→ Lösning:Vågledare-koaxialisolatorer(e . g ., dp0783c)
→ Innovation: Plasmaytbehandling undertrycker förlust @24-40 GHz 2
🌐 Framtida säker: Från 5G-sköld till 6G-möjliggörare
AI-driven smarta isolatorer(Patent väntar): Reflektionsövervakning i realtid med<10μs adjustment 2
Gan-ferritkompositer: Lab-testad 18db isolering @140 GHz 9
